Thông tin chi tiết sản phẩm:
Thanh toán:
|

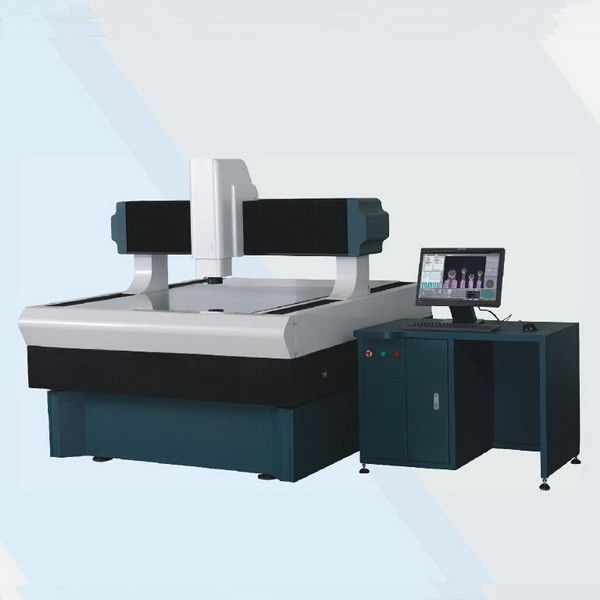

| Tên sản phẩm: | Máy đo tọa độ | Mục: | Hệ thống đo video CNC |
|---|---|---|---|
| Làm nổi bật: | Máy đo tọa độ 0,5 '',Máy đo tọa độ hành trình 200mm Z |
||
Nó áp dụng công nghệ điều khiển servo và truyền động trục vít được nhập khẩu nguyên bản từ Nhật Bản, kết hợp với phần mềm đo lường tự động do chúng tôi tự phát triển, nó đã được sử dụng rộng rãi trong các bộ phận màn hình LCD, PCB, bộ phận thiết bị truyền thông, kim loại tấm, ngành vũ trụ và các ngành công nghiệp ô tô chính xác khác đo đạc.
Được thiết kế để đo lường chính xác nhanh chóng và kiểm tra hàng loạt trong máy móc, điện tử, khuôn mẫu, v.v.
1. Để đo điểm, đường thẳng, hình tròn, cung tròn và hình bầu dục, hình chữ nhật và cải thiện độ chính xác với chức năng định vị đa điểm với khả năng quan sát rõ ràng.
2. Phép đo toạ độ, phép tịnh tiến và toạ độ thẳng ra.
3. Tạo dữ liệu đo trực tiếp vào tệp soạn thảo AutoCAD và mô hình 3D phổ quát cho phần mềm thiết kế chuyên nghiệp như Solidwork, UG & Pro-E.
4. Ghi lại chương trình người dùng, chỉnh sửa và thực hiện lệnh.
5. Về mặt đo lường, máy có thể kiểm tra chiều rộng, chiều dài, chiều cao, độ dày, độ thẳng,
độ phẳng, độ vuông góc, độ tròn, độ đồng trục, v.v.
6. Máy có thể kiểm tra sản phẩm như sau:
1) Máy móc: tấm, khuôn & khuôn, bánh răng, các bộ phận tiện như ổ trục, trục.
2) Điện tử: điện thoại & máy tính bảng, PCB, các bộ phận đồng hồ, v.v.
3) Nhựa: tấm máy ảnh điện thoại di động, vỏ, khung bezel mặt trước, tấm trượt, v.v.
1. Nó thông qua TEO ™ 1/2 '' máy ảnh CCD màu và chuyên nghiệp Pomeas ™ống kính zoom tự động, FOV lớn, đảm bảo hình ảnh rõ ràng trong quá trình đo hình ảnh chuyển động nhanh.
2.Chân đế bằng đá granit JINANQING lớp 00 kết cấu, với công nghệ điều khiển tự động của Đức và Nhật Bản, có thể đạt được chuyển động chính xác cao, độ ổn định cao để đo khối lượng lớn gia công.
3. Lập trình điều khiển 40 nhóm tích hợp, 8 nguồn sáng độc lập khu vực, đạt được phép đo bề mặt chuyên nghiệp.Đo lường hàng loạt nhanh chóng giúp cắt giảm chi phí lao động.
4. Kết hợp với phần mềm đo quang học 2D + 3D của Hoa Kỳ RationalVue™, Tuyệt vời kinh nghiệm đo lường.
5. Tùy chọn Renishaw ™ chạm thăm dò & Keyence ™ Có sẵn cảm biến laser, có tiếp xúc tổng hợp độ chính xác cao hoặc đo 3D không tiếp xúc có sẵn.
| 04177… | 001 | 002 | 003 | 004 | 005 | 006 | 007 |
| Mô hình | VMG0203 | VMG0405 | VMG0608 | VMG0810 | VMG1012 | VMG1215 | VMG1518 |
| Kích thước kính (mm) | 300 *400 | 500 *600 | 700 * 900 | 900 * 1000 | 1100 * 1300 | 1300 * 1600 | 1600 * 1900 |
| X, Y Đột quỵ (mm) | 200 *300 | 400 *500 | 600 * 800 | 800 * 1000 | 1000 * 1200 | 1200 * 1500 | 1500 * 1800 |
| Z Đột quỵ(mm) | 200 | ||||||
| Dung tải | xấp xỉ. 35 kg | ||||||
| Kích thước (mm) | 820 * 1020 * 1600 | 1020 * 1220 * 1600 | 1220 * 1520 * 1600 | 1420 * 1720 * 1600 | 1620 * 1920 * 1600 | 1820 * 2220 * 1600 | 2120 * 2520 * 1600 |
| Cân nặng(Kilôgam) | 1000 | 1250 | 1380 | 2000 | 2500 | 3000 | 4000 |
| Độ phân giải | 0,5μm | ||||||
| Máy ảnh | TEO ™ Camera CCD 1/2 " | ||||||
| Thu phóng Lsau | ống kính zoom tự động chuyên nghiệp Độ phóng đại ống kính zoom: 0,7-4,5X | ||||||
| Phóng đại video | 20-128X | ||||||
| FOV | 12,7 mm | ||||||
| Độ chính xác E1* | Ví dụ, y ≤ (2,8 + L / 200) μm | Ví dụ, y ≤ (3.5+ L /200) μm | Ví dụ, y ≤ (4,5+ L /200) μm | ||||
| Độ chính xác E2* | Exy ≤ (3,3 + L / 200) μm | Exy ≤ (4,5+ L /200) μm | Exy ≤ (5,8+ L /200) μm | ||||
| Độ chính xác E3* | Ez ≤ (2,5 + L / 100) μm | ||||||
| Sự chiếu sáng | Bề mặt và nguồn ánh sáng truyền qua sử dụng đèn LED, có thể điều chỉnh độ sáng | ||||||
* Tất cả dữ liệu được kiểm tra theo Tiêu chuẩn JJF1318-2011
L là chiều dài đo được (đơn vị: mm)
Thông số kỹ thuật có thể thay đổi mà không cần thông báo
